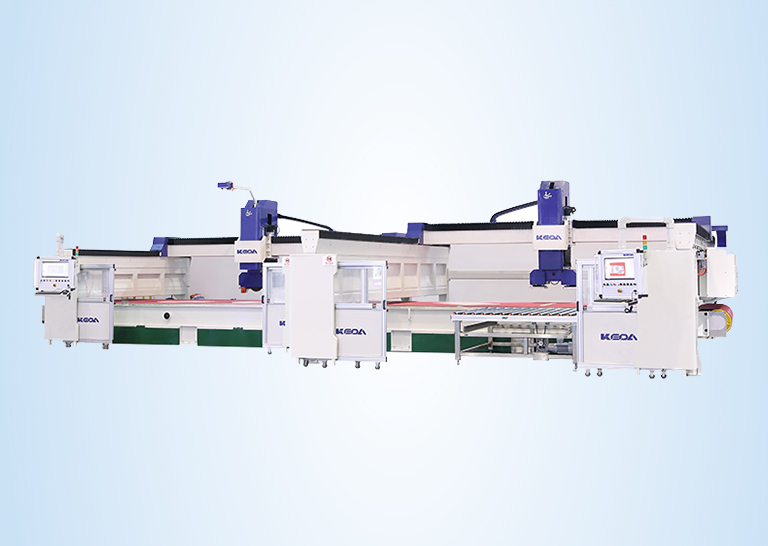

CJ 系列大板切割分拣生产线

CJ/CNC3A16×32/1
CJ/CNC4A20×32/1T
CJ/CNC5A20×32/1T
CS/CNC4A16×32/1

产品描述

科达 CJ 系列大板切割分拣生产线最大加工工件规格可达 2000X3200mm，除了针对台面板各种形状切割等传统桥切功能外，还增加了 AI 对刀、自动贴标、吸盘移板等功能。通过该机配套的智能排版软件，可对板材以最大出材率自动优化、对纹排版或人工规划 3 种方式进行预先规划切割方案，将方案导入到该机后一键进行自动切割，分拣机械手根据前一工序所贴标工艺，通过系统集成数据，自动将工件分流到下一工艺生产流水线上，提高生产效率和工艺准确性。

产品特点

◎ 用于天然石材、人造石英石、人造大理石、岩板等板材切割加工。
◎ 具有自动排版，自动贴标功能，保证板材的最大出材率，为后续分流工作提供准确保障。
◎ 自动测厚、AI 对刀、自动移板，降低人工成本，减少人工误差，提高效率。
◎ 配置全自动集中注油润滑系统，操作方便，集体供油。
◎ 自主开发数控系统，多轴联动快速精准。
◎ 工作台根据实际情况，多种选择。

在线咨询

设备名称	设备型号	设备功能	X 轴行程 (mm)	Y轴行程 (mm)	Z轴行程 (mm)	A 轴旋转角度	C 轴旋转角度	主轴转速	锯片安装尺寸 (mm)	主轴功率(kW)	总功率(kW)	外形尺寸 (mm)
三轴数控桥切	CJ/CNC 3A16×32/1	规格板切割	0-3800	0-2800	0-200	-	-	3000	300-500	18.5	30	6400×5300×3200
四轴数控桥切	CJ/CNC 4A20×32/1T	切板（方形、多边形、圆形、椭圆、台面板）	0-3800	0-2800	0-200	-	±360°	3000	350-420	18.5	27.7	6500×4600×3400
五轴数控桥切	CJ/CNC 5A20×32/1T	切板（方形、多边形、圆、扇形、椭圆、台面板）仿形功能（直线条、弧线条、斜线条、波浪线条）开孔、倒角	0-3800	0-2800	0-380	0°-90°	±360°	0-6000	350-450	18.5	28.7	6500×4600×3400
四轴数控分拣机械手（搭配桥切使用）	CS/CNC 4A16×32/1	和桥切连线使用时，根据前一工序贴标工艺，通过系统集成数据，自动将工件分流到下一工艺生产流水线上。	0-3800	0-5100	0-240	-	±360°	-	-	-	7.5	6100×7200×3000

* 参考产量以成品砖计算。
